产品概述
QDS9-YX 直流快速断路器适用于 DC1800V、1250A 及以下直流回路，用于机车、动车、地铁等轨道车辆控制系统。在轨道车辆的动力牵引电路中作为线路隔离、保护、控制用。
产品特点
- 车载轻量化设计
- 机械寿命高达 50 万次
- 动作快速，保护可靠
- 绝缘间距满足车载安全标准
- 宽温工作：-40℃ ~ +70℃
安装使用注意事项

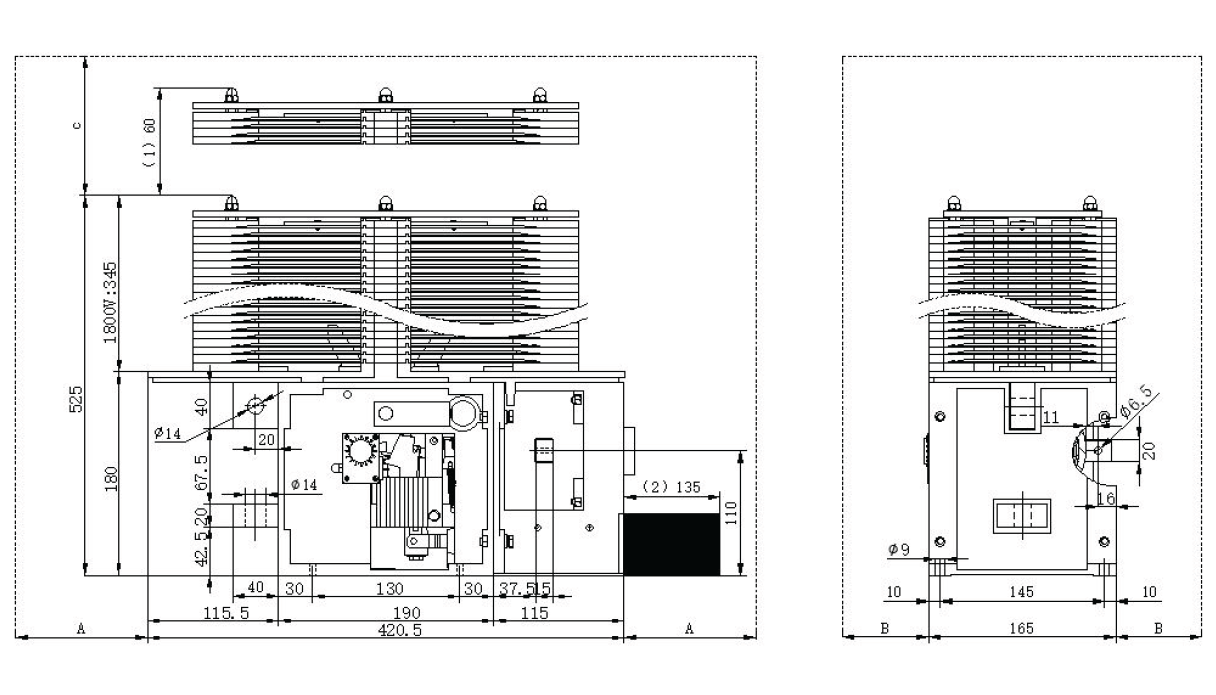

断路器至绝缘壁及对地最小间距表
| 绝缘距离（mm） | A | B | C |
| 至绝缘壁 | 90 | 55 | 0 |
| 至接地（3） | 350 | 200 | 160 |
备注说明：
- （1）此尺寸是拆卸灭弧罩所需要的距离
- （2）此尺寸是拆卸辅助触点盒所需要的距离
- （3）“至接地”的意思是包含和接地连通的金属壁
核心技术参数
| 适用标准 | GB/T 21413.3-2008和中车技术规格书 |
|---|---|
| 额定电压（Ur） | DC1800V |
| 额定电流（Ir） | 1250A |
| 绝缘电压 | 2300V |
| 最大分断能力 | 30kA |
| 临界电流 | 12.5A（T=15ms） |
| 机械寿命 | 5 * 10万次 |
| 操作控制电压 | DC220V、110V、48V |
| 辅助触头数量 | 6常开，6常闭 |
| 外形尺寸 | 420×165×485（mm） |
| 适用环境温度 | -40℃ ～ +70℃ |
