QCC37-K-YX 直流电磁接触器（框架式）

产品概述

QCC37-K-YX 直流电磁接触器可用于DC1800V、800A及以下直流、交流电路中，适用于机车、动车、地铁等轨道车辆的控制系统中。在轨道车辆的动力牵引电路中作为线路接触器，用于控制牵引变流器、电机负载以及辅助用电装置等。

结构特点

• 框架式结构，绝缘强度高
• 安装方便，可固定于支架或绝缘子
• 灭弧性能优异，寿命长
• 主触头与辅助触头动作可靠
• 适合车载长期运行

安装使用注意事项

接触器的安装必须保证上接线端和下接线端及接地之间有足够的绝缘。安装方式如下：

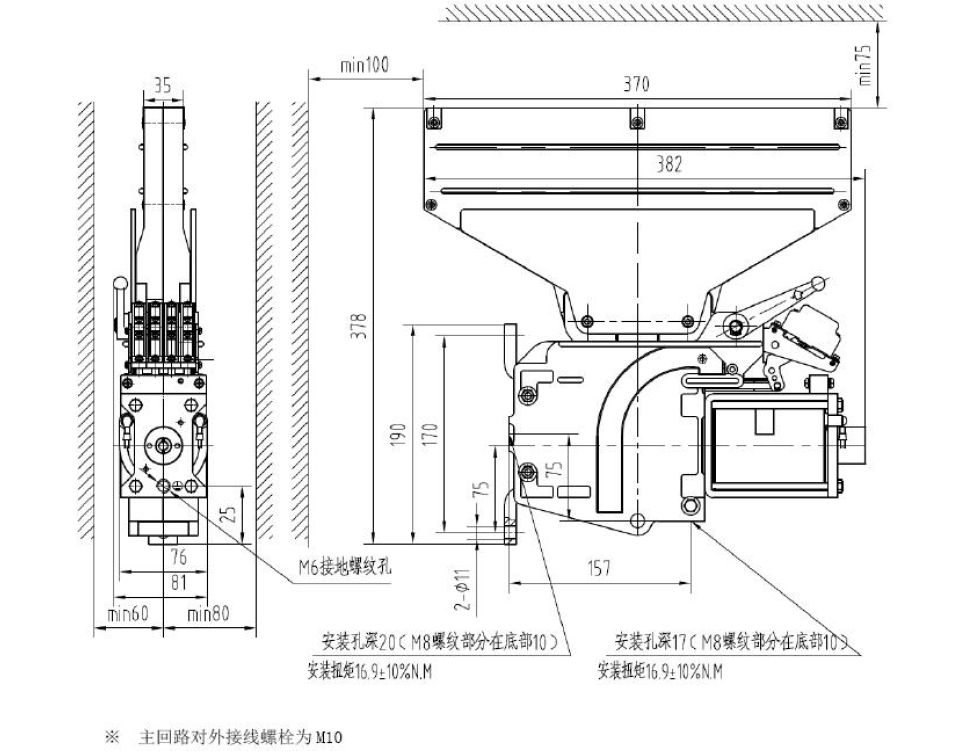

• 安装在特制的支架上，利用接触器指定的安装螺纹孔，进行螺栓连接固定（见K 型安装尺寸图）
• 安装在框架二个绝缘子上，并和母线铜排连接

使用和维护

• 接触器主触头、辅助触头需要定期检查；
• 主触头最大允许磨损如图所示，超过图示磨损需要更新触头，新触头要相互配对，紧固拧紧力矩到18Nm；
• 灭弧罩需定期检查，清除灭弧罩内烧灼痕迹和喷溅金属。
